Универсальный комплект, радио модуль приемник с двумя реле, в комплекте с настроеным двух канальным пультом Д.У.,
для дистанционного включения или переключения нагрузки до 10А, 433 МГц , 2 канала, 3 режима переключения, питание: AC 85-250 Вольт.

Данный комплект -  реле с пультом Д.У. может быть использовано самостоятельно или в дополнение с уже имеющимися пультами дистанционного управления.

С помощью кнопки программирования, на приемник может быть прописано до 16 радио пультов, работающий на частоте 433 МГц, в очень распатроненном формате кодирования EV1527.
Радио реле подойдет как основной или дополнительный канал управления дистанционного открытия калиток, ворот, дальность срабатывания выше чем у многих "родных" радио модулей.
Так же возможно использование для дистанционного включения освещения, LED подсветки,
Или для переключения разных источников питания, магистраль – генератор - аккумулятор ИБП, для одного потребителя (на каждом канале реле доступна двойная, NO \ NC, схема коммутации) .

Краткие характеристики:
Входная Мощность: AC 85В - 250В
Потребление в режиме ожидания: < 8.5MA
RF частота: 433 М
RF режим работы: superheterodyne
Чувствительность приемника: > 97 дб
Расчетное расстояние передачи: более 20 м
Режим декодирования: программное декодирование
Кол-во передатчиков: 1-16 передатчики
Тип кодирования EV1527
Режимы работы: Мгновенный, Вкл\Выкл, Переключение
Тип вкл\выкл: фиксированное или по нажатию,
Тип коммутации: нормально открытый и нормально закрытый.
Размер ПЛАТЫ (Ш,Г,В) 35*30*18 мм

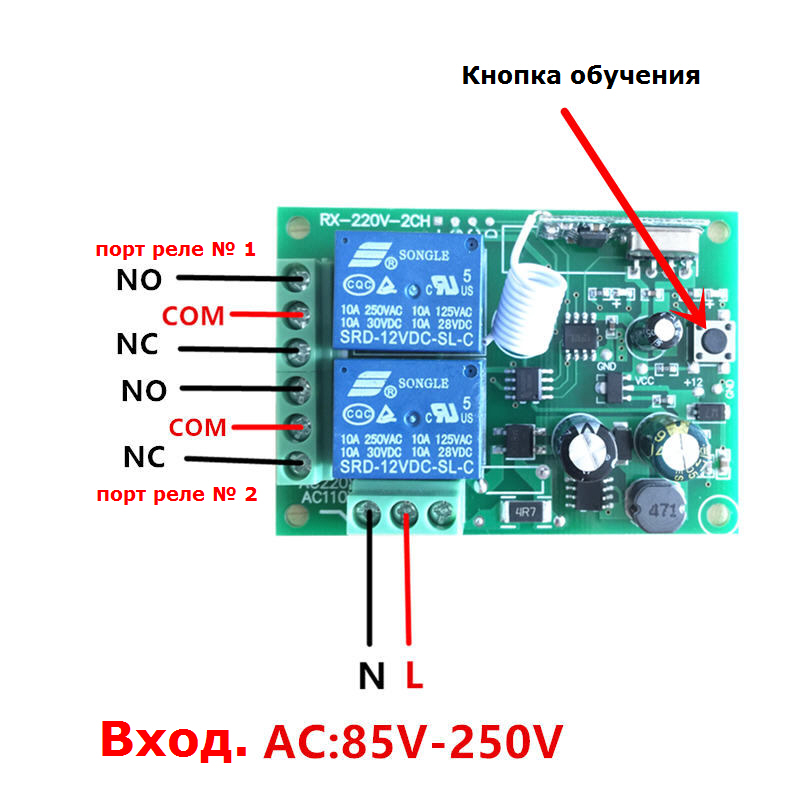

Выход переключателя:
порт №1 :
N O: нормально открытый
COM: общий
N C: нормально закрытый
порт №2 :
N O: нормально открытый
COM: общий
N C: нормально закрытый



Инструкция:

Описание режимов работы:
Мгновенный режим:
При нажатии кнопки на пульте Д.У., реле включается, при отпускании кнопки пульта Д.У. реле отключается.
Режим включения\ переключения с фиксацией положения:
При коротком нажатии и отпускании кнопки пульта Д.У., реле активизируется.
При повторном нажатии и отпускании кнопки пульта Д.У., реле отключается.
При пропадании и восстановлении питающего напряжения, реле не запоминает своего состояния и возвращаются к NO \ NC схеме по умолчанию.

Очистки всех сохраненных передатчиков:
Внимание! После очистки памяти приемника, все передатчики должны быть прописаны заново с помощью кнопки программирования приемника.
Для очистки памяти приемника, нажмите кнопку обучения на приемнике 8 раз, все сохраненные коды будут удалены.

Обучение приемника: Мгновенный Режим
Программирование 2 кнопочного пульта, для работы в мгновенном режиме включения реле.
ШАГ 1
Нажмите и отпустите клавишу обучения на приемнике.
Подождите некоторое время, до тех пор, когда ИНДИКАТОР погаснет. Это указывает на то, что Вы вошли в режим обучения.
ШАГ 2
Нажмите и отпустите первую кнопку на передатчике, СВЕТОДИОД на плате приемника будет мигать, это указывает на то, что "первая кнопка" сохранена в памяти приемника.
ШАГ 3
Нажмите и отпустите вторую кнопку, СВЕТОДИОД на плате приемника будет мигать снова.
Подождите 3 секунд, СВЕТОДИОД помигав включится снова, это говорит о том, что готова к работе.

Обучение приемника: (Режим Переключения)
Программирование 2 кнопочного пульта, для работы в режиме выключателя\переключателя с блокировкой.
ШАГ 1
Нажмите и отпустите клавишу обучения на приемнике ДВА РАЗА.
Подождите некоторое время, ИНДИКАТОР погаснет. Это указывает на то, что Вы вошли в режим обучения.
ШАГ 2
Нажмите и отпустите первую кнопку на передатчике, СВЕТОДИОД на плате приемника будет мигать, это указывает на то, что "первая кнопка" сохранена в памяти приемника.
ШАГ 3
Нажмите и отпустите вторую кнопку, СВЕТОДИОД на плате приемника будет мигать снова.
Подождите 3 секунд, СВЕТОДИОД помигав включится снова, это говорит о том, что система готова к работе.
Примечание!
Две кнопки одного передатчика \ пульта, могут быть использованы только для работы в одном режиме реле, либо мгновенное, либо переключение с фиксацией положения.
Но Вы можете запрограммировать другой передатчик \ пульт для использования в другом режиме.

Простые, возмдные схемы подключения реле и нарузки:



Схема №1

Схема №2







Технические характеристики
[Входная мощность]	AC 85В - 250В
[Выходная мощность]	220В 10А
[Потребение в режиме ожидания]	< 8.5MA
[Частота RF]	433 Мгц (mgz)
[Режим работы RF]	superheterodyne
[Чувствительность приемника]	> 97 дб
[Расстояние приема передачи]	более 20 м
[Режим декодирования]	MCU программное декодирование
[Кол-во передатчиков]	1-16 передатчиков
[Тип кодирования:]	EV1527
[Тип вкл\выкл]	фиксированное или по нажатию
[Тип коммутации]	нормально открытый и нормально закрытый
[Габариты (Ш, Г, В)]	35*30*18 мм
[Выход реле №1]	N O: нормально открытый COM: общий N C: нормально закрытый
[Выход реле №2]	N O: нормально открытый COM: общий N C: нормально закрытый
[Пульт Д.У. , передатчик]	в комплекте
[Каналов управления на пульте]	2
[Режимы работы]	Мгновенный, Вкл\Выкл, Переключение
